Для теплоснабжения г. Магадан, компанией «Нео-Терм» был спроектирован, изготовлен и поставлен блочный автоматизированный центральный тепловой пункт «Нео-Терм АТП/СО» в блок-боксе.

Нео-Терм АТП/СО (далее по тексту – ЦТП) предназначен для обеспечения зданий теплоносителем с заданными параметрами на нужды отопления, вентиляции и горячего водоснабжения.

Подключение системы теплоснабжения к ТЭЦ - независимая. Для приготовления воды на нужды теплоснабжения устанавливается 2 теплообменника (1 рабочий + 1 резервный). Тепловой схемой предусмотрено приготовление сетевой воды на нужды теплоснабжения (2-х трубная схема подключения).

Циркуляцию теплоносителя в сетевом контуре обеспечивают 3 насоса (2 рабочих + 1 резервный). Насосы работают под управлением частотных преобразователей.

Состав и подбор оборудования ЦТП выполнен с учетом требований по сейсмостойкому исполнению ввиду сейсмичности района установки теплового пункта (согласно требованиям действующей нормативно-технической документации: запорная, регулирующая и предохранительная арматура – стальная; включены виброкомпенсаторы для подключения циркуляционных насосов, теплообменников и расширительных баков).

ЦТП представляет собой блочно-модульное здание с размерами в осях 11000х9000 мм, высотой 4450 мм по коньку. Наружная обшивка кровельных и стеновых сэндвич-панелей из оцинкованной стали толщиной 0,5 мм с полимерным окрашиванием RAL 5005, внутренняя обшивка из оцинкованной стали толщиной 0,5 мм с полимерным окрашиванием RAL 9003.

Подбор оборудования ЦТП выполнен с учетом возможного последующего перехода от существующих к перспективным температурным графикам теплоносителя.

Параметры греющего контура в ЦТП:

• Температура воды, °С: 114 / 55 (существующие);
• Температура воды, °С: 130 / 70 (перспективные);
• Давление избыточное воды, МПа: 0,724 / 0,348.

• Температура воды, °С: 110 / 50 (существующие);
• Температура воды, °С: 110 / 60 (перспективные);
• Давление избыточное воды, МПа: 0,550 / 0,250.

Расчетная мощность ЦТП, Гкал/ч: 9,84

Для теплоснабжения зданий в Кировской области компанией «Нео-Терм» была спроектирована, изготовлена и поставлена модульная угольная котельная блочного исполнения - Нео-Терм МКБИ/Т.

Нео-Терм МКБИ/Т предназначена для обеспечения теплоснабжения объекта в отопительный период. Котельная выполнена на базе 2-х твердотопливных котлов мощностью 1000 кВт каждый с установленными вентиляторами и дымососами.

Температурный график теплоносителя котлового и сетевого контура котельной - 105/80 °С и 95/70 °С соответственно. Подпитка котлового и сетевого контура котельной осуществляется в автоматическом режиме повысительными насосами. Предусмотрено автоматизированное регулирование и учет параметров подающего теплоносителя.

Параметры МКБИ:

• Назначение: Отопительная
• Исполнение: Отдельностоящая, мобильная
• Установленная мощность, МВт: 2,0
• Вид топлива: Каменный уголь, дрова
• Схема теплоснабжения: 2-х трубная, независимая
• Категория по надежности отпуска тепла: II
• Категория по надежности электроснабжения: III
• Климатическое исполнение по ГОСТ 15150-69: УХЛ1
• Кол-во блок-модулей, шт: 2
• Общие габариты (Длина х Ширина х Высота, мм): 12260х5100х2880

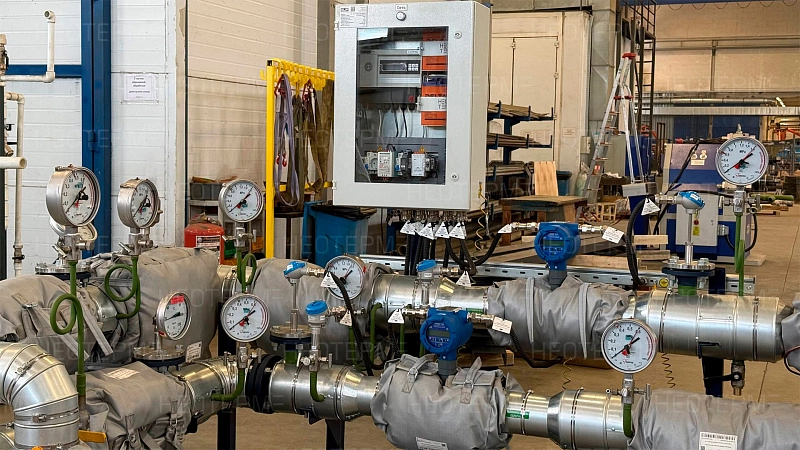

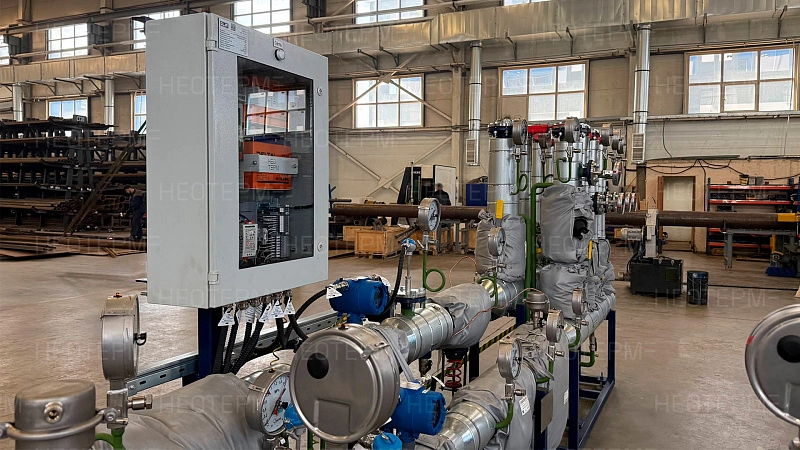

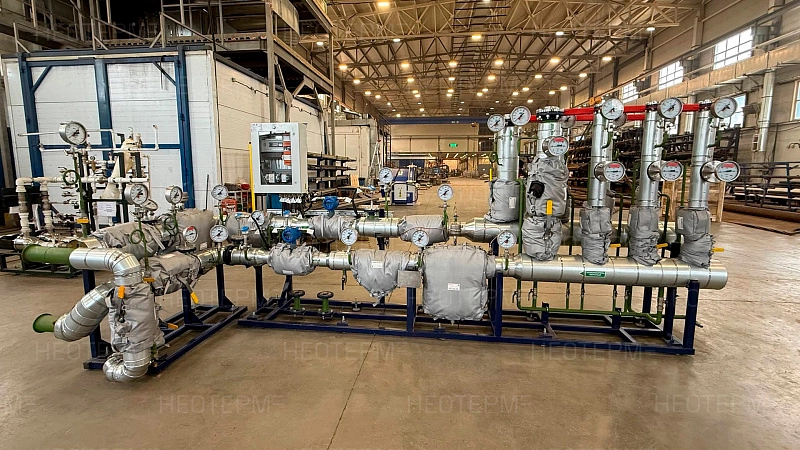

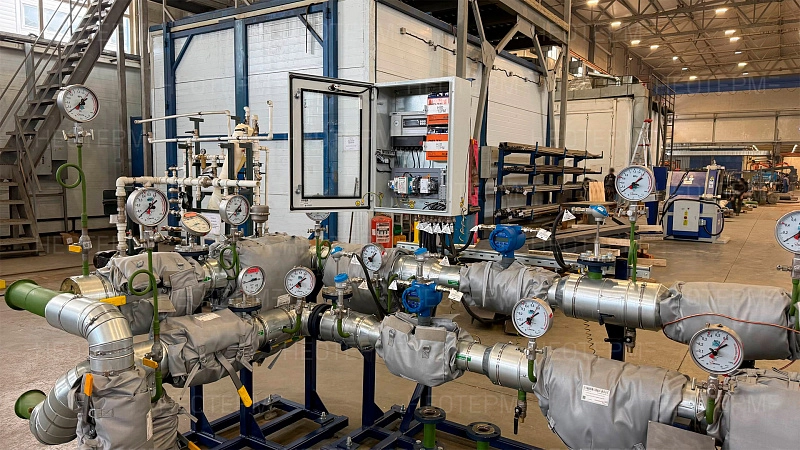

Для обогрева производственной площадки Амурского газохимического комплекса в г. Свободный компанией «Нео-Терм» спроектированы, изготовлены и поставлены 16 автоматизированных тепловых пункта (АТП/УВ).

«Нео-Терм АТП/УВ» включают в себя:

• Узел ввода, предназначенный для подключения АТП к тепловым сетям;

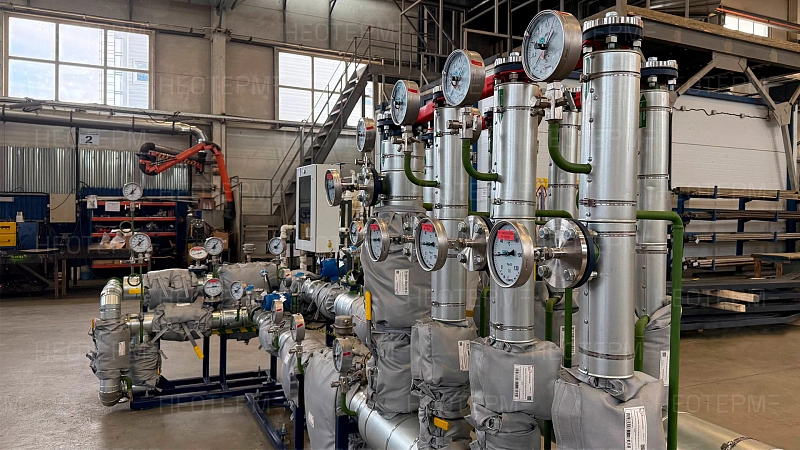

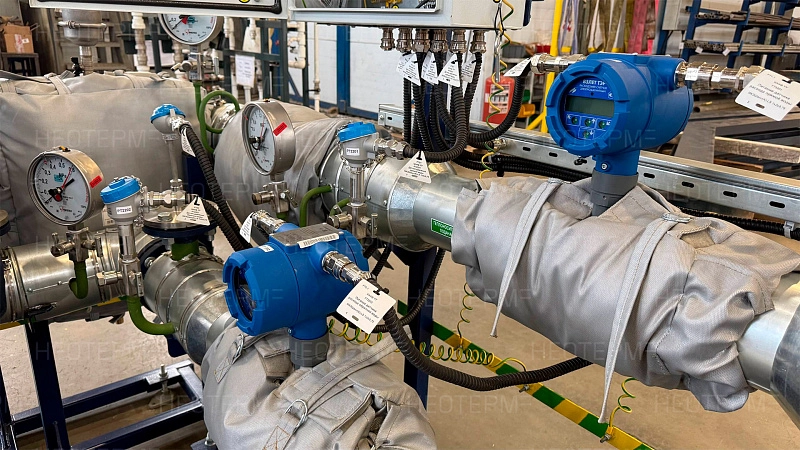

• Коллекторный узел, предназначенный для распределения и контроля параметров теплоносителя по контурам системы обогрева.

Исполнение и комплектация АТП подобрана с учетом требований к уличному размещению, климатическому исполнению УХЛ1 и с учетом применяемого теплоносителя системы - водный раствор этиленгликоля 60%.

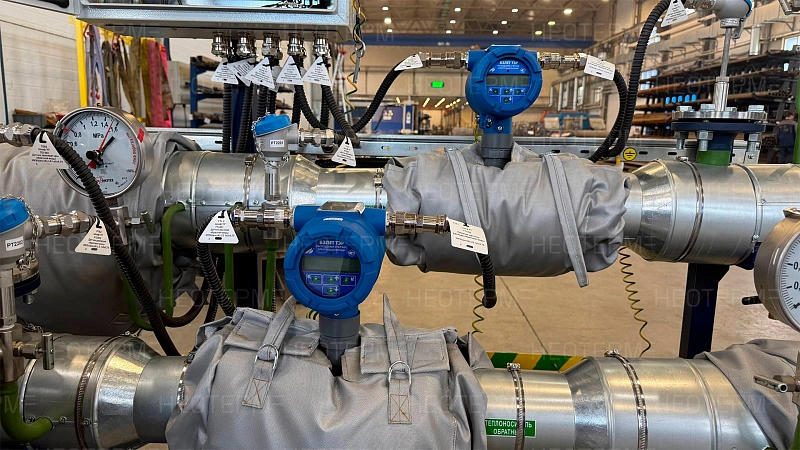

Для защиты обслуживающего персонала и уменьшения потерь тепла предусмотрена теплоизоляция трубопроводов и съемные термочехлы для оборудования и арматуры, рассчитанные на весь период эксплуатации.
